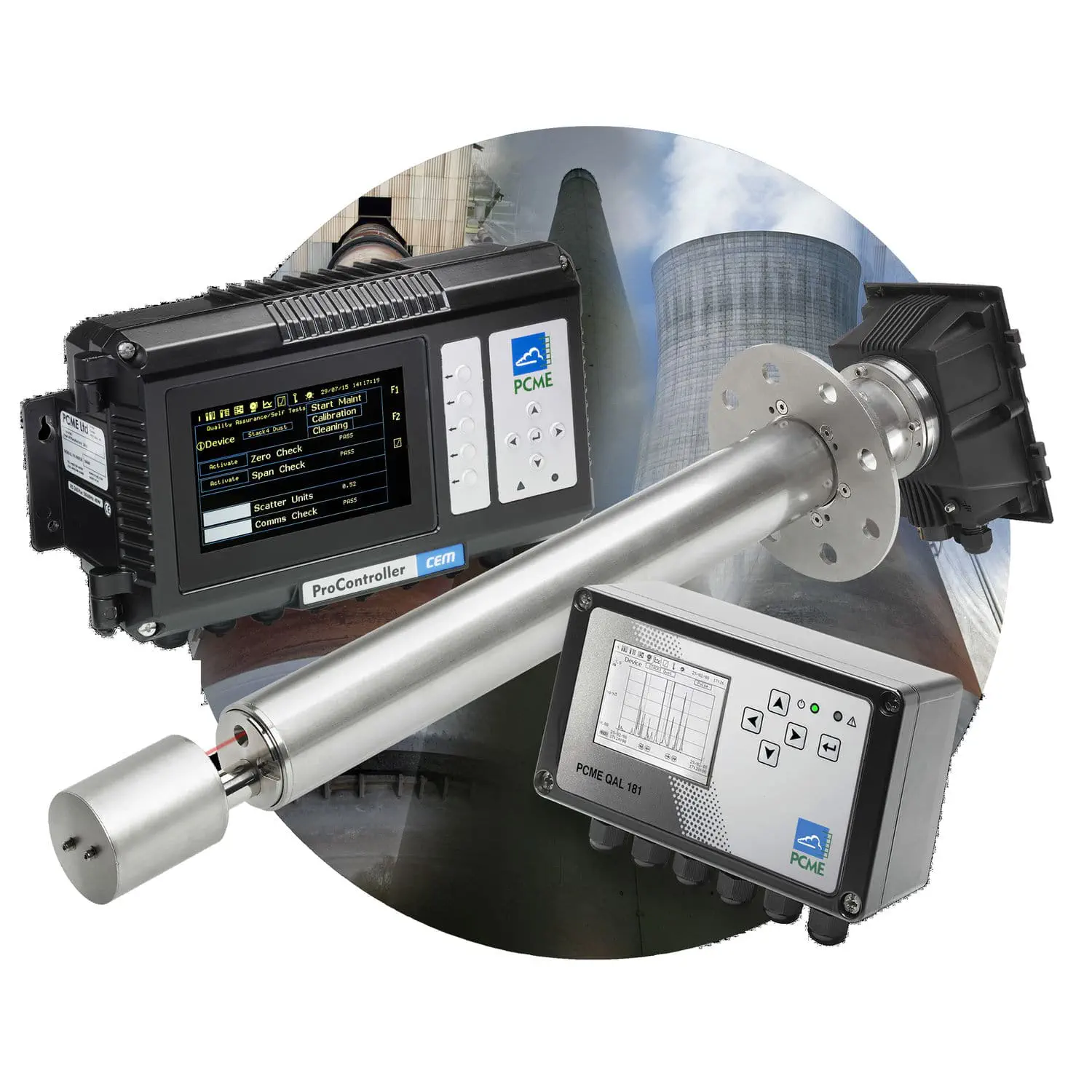

PCME QAL 181 анализатор пыли непрерывного действия

PCME QAL 181 - анализатор пыли непрерывного действия, отвечающий стандартам мониторинга EN14181, EN13284-2 и US EPA PS-11. Данный прибор также соответствует требованиям EN15267-3, MCERTS версия 3 класс 1 и TUV BlmSchV 17, 13, 27 последней редакции, обеспечивает точный и безошибочный мониторинг в соответствии со стандартом EN14181 со ссылкой на европейские директивы по сжиганию (WID) и горению (LCPD).

PCME QAL 181 пригоден для измерения выбросов частиц после мешочного фильтра и электростатических газоочистительных фильтров фабрик, удовлетворяет потребность в гарантии высокой точности данных. Данный прибор подходит для измерения как низких (<1 мг/м3), так и высоких (>200 мг/м3) уровней концентраций частиц. Он имеет низкую чувствительность к изменению типа частиц и не подвержен влиянию изменения скорости потока. Типичные области применения включают печи для обжига цемента, бойлерные цеха (включая сжигание угля, высокотемпературные бойлеры для биомасс) и цеха по сжиганию отходов.

Прибор соответствует следующим требованиям:
1. Высокоточное измерение пыли с минимальной перекрестной чувствительностью к типу частиц.
2. Соответствие стандартам US EPA для PM CEM (PS-11).
3. Одобрен (EN 13284-2) для мусоросжигательных печей, электростанций и цементных печей.

Принцип действия

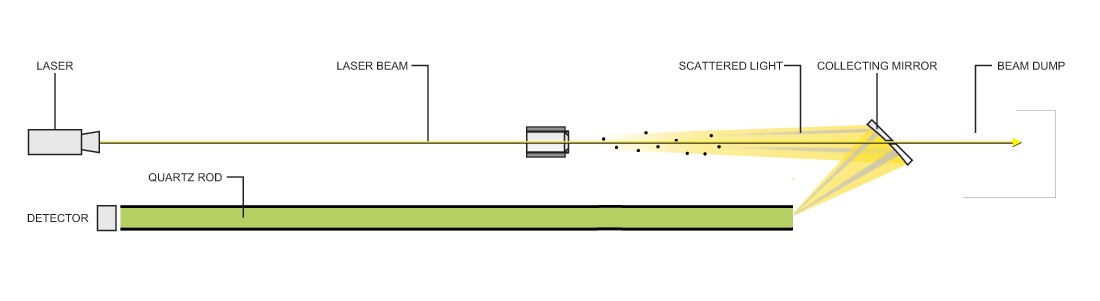

ENVEA Датчик ProScatter™

PCME QAL 181 измеряет свет, испускаемый лазером, рассеянный в прямом направлении по ходу луча. Боковое и обратное рассеяние при этом не учитываются (см. рисунок). Измерительная камера, находящаяся в зонде, расположена внутри трубы. Количество рассеянного света прямо пропорционально концентрации пыли. Прибор оптимизирует характеристики разрешения и дрейфа нуля, что в результате дает точное измерение концентраций <0,1 мг/м3, а также обеспечивает надежное функционирование в дымовых трубах, где выбросы превосходят 100 мг/м3. Технология ProScatter^TM, используемая в PCME QAL 181, позволяет собрать полный конус рассеянного частицами света в измерительной камере. Этот запатентованный метод измерения увеличивает получаемое отношение сигнал/шум, обеспечивая высокую стабильность даже при низких концентрациях пыли. Прибор обеспечивает наиболее точное измерение концентрации частиц. В отличие от технологии рассеяния света, использующей зонды, PCME QAL 181 имеет большую измерительную камеру, обеспечивая более высокое разрешение и позволяя определять более низкие концентрации. Также технология ProScatter^TM позволяет уменьшить влияние размера частиц на процесс измерения, что не наблюдается в других приборах, использующих технологию рассеянного излучения.

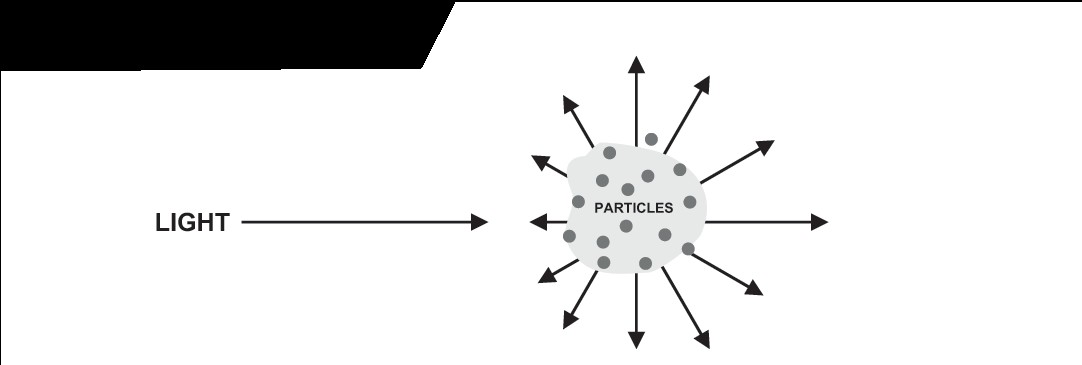

Принцип рассеяния света

Модель PCME QAL 181 имеет автоматическую самодиагностику (в т.ч. проверку нуля и калибровочных данных), которая необходима для поддержания соответствия требованиям стандарта QAL3 для анализаторов частиц, установленных на цементных заводах, электростанциях и мусоросжигающих предприятиях согласно требованиям директивы EN 13284-2.
Самодиагностика включает проверку работы оптических и электронных компонентов передатчика и приемника, а также точности измерения рассеянного излучения. Это позволяет на раннем этапе обнаружить сбой прибора и своевременно его исправить. Диффузор эмитирует рассеянный сигнал, что позволяет наглядно показать способность прибора измерять рассеянное излучение, а не просто слабый сигнал.

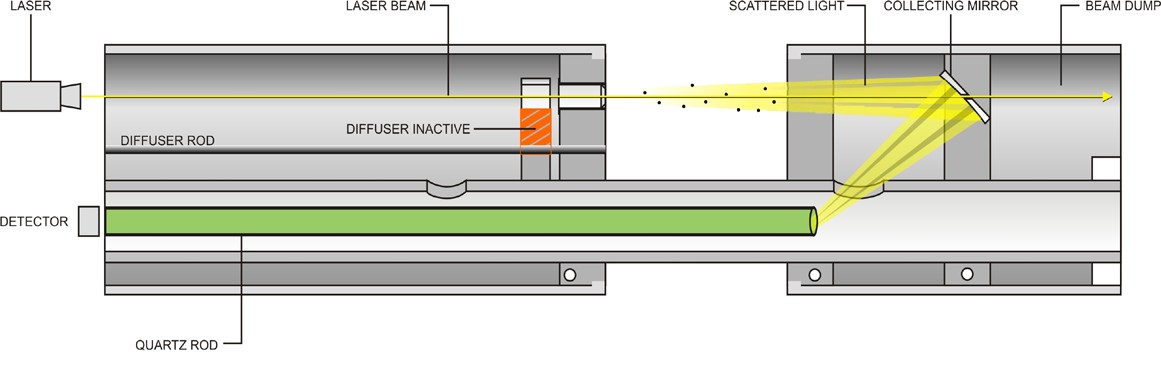

Режим измерения

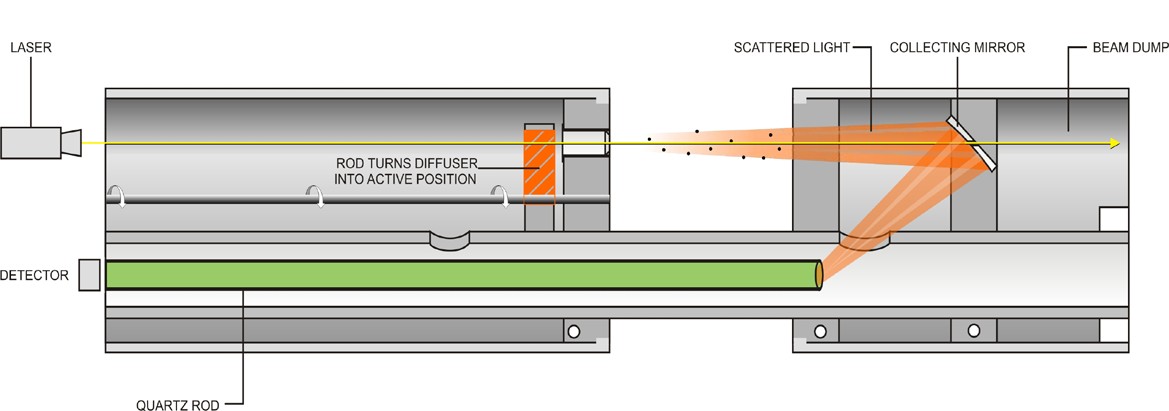

Режим калибровки

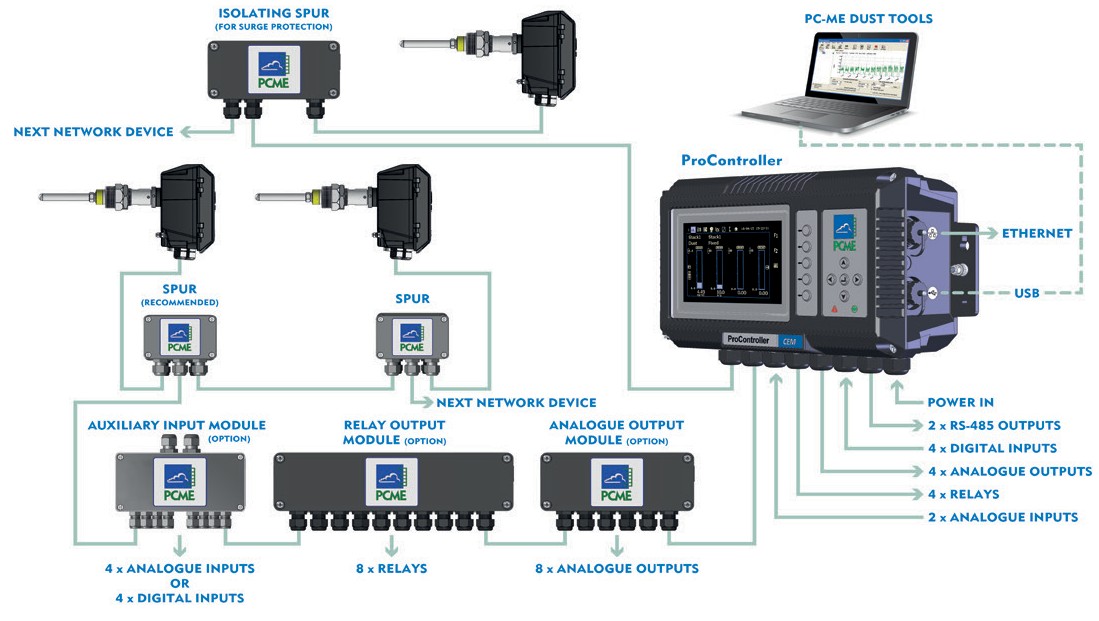

Схема подключения

PCME QAL 181 содержит сенсор, который встраивается непосредственно в трубу, и блок обработки, который обеспечивает обмен данными и электроэнергией с сенсором. Контрольный блок позволяет выполнить необходимые настройки содержит графический дисплей и блок регистратора данных для односенсорной системы. Прибор версии PLUS (мультиконтроллерный) позволяет добавить до 16 сенсоров и может обеспечить сетевой доступ. Контрольный блок может также проводить синхронную запись импульсных данных, данных за короткий период и данных за долгий период.  Контрольный  блок также поддерживает подключение внешних датчиков кислорода и температуры для обеспечения нормализации. Сенсор, имеющий поддержку протокола ModBus, может быть подключен напрямую к управляющей системе PLC, или CEM. Программное обеспечение QAL Reporter PC формирует отчеты по выбросам, а также создает автоматические отчеты QAL3, соответствующие стандарту EN 13284-2/EN 14181.

Надежность и защита от нагревания

Прибор будет надежно работать даже в высоко загрязненной среде, что связано с использованием специальных воздушных заслонок, которые защищают все оптические поверхности от дымового газа. Прибор должен быть подключен к источнику сухого сжатого воздуха, или должен быть укомплектован собственным нагнетательным блоком. PCME QAL 181 также надежно работает в условиях повышенной температуры (до 500oC), что достигается использованием неактивных электронных и измерительных компонентов. Дизайн прибора запатентован и не содержит оптоволоконных компонентов, стареющих под влиянием температуры, а также не имеет нужды в подвижности детекторов при диагностике (зависимость от положения).

Гарантия качества

Прибор может быть поставлен с дополнительным блоком проверки ProScatter^TM который содержит эталонный материал, необходимый для проведения тестов на линейность, являющихся частью процедур AST, или QAL2. Для проверки прибора сенсор временно вынимается из трубы, и эталонные рассеивающие тела помещаются в измерительную камеру. Результирующее рассеяние затем измеряется для обеспечения линейности, а также для обеспечения проверки, подтверждающей отсутствие влияния  загрязнений на работоспособность прибора.

Технические характеристики

Измеряемые параметры: Пыль
Технология: ProScatter™ Прямое рассеяние
Возможности измерения/мониторинга: 0-1000 мг/м3*
Подходящий диаметр дымовой трубы/воздуховода: до 8 м
Температура дымовых газов: до 500°C
Рукоятка пылеулавливающего фильтра: ДА
Картриджный фильтр: ДА
Керамический фильтр: ДА
Коалесцентный фильтр: ДА
Циклон: ДА
Электростатический осадитель (ЭО): ДА
Мокрый электростатический осадитель (МЭО): /
Мокрый скруббер: /
Сертификаты MCERTS и TÜV (UBA) по EN15267-3: ДА
Сертификат QAL1 по EN14181: ДА
Сертификат QAL3 по EN14181: ДА
ГОСТ: ДА
ATEX: ДА
Варианты датчиков: Нержавеющая сталь / Коррозионностойкий Hastelloy®
Контроль качества проверки: ДА

• Минимальный предел определения < 0.05 мг/м3, сертифицированный диапазон 0-15 мг/м3,
общий диапазон измерения 0-200 мг/м3
• Соответствие европейским директивам EN13284-2/EN 14181 и директиве США PS-11
• Уменьшенная перекрестная чувствительность к изменению типа и размера частиц благодаря малому углу рассеяния (технология ProScatter^TM)
• Сертифицированный диапазон: 0 -15мг/м3 (соответствует QAL1).
• Расширенный диапазон: 0-100мг/м3 (соответствует QAL1).
• Полный диапазон: 0-200 мг/м3.
• Долгосрочный дрейф нуля: <0,1мг/м3.
• Частота обслуживания: 3 месяца.
• Требование к очищающему воздуху: 30-40 л/мин.
• Измерение дымовых газов без конденсации влаги.
• не подходит, если в дымовом газе содержится капельная влага.

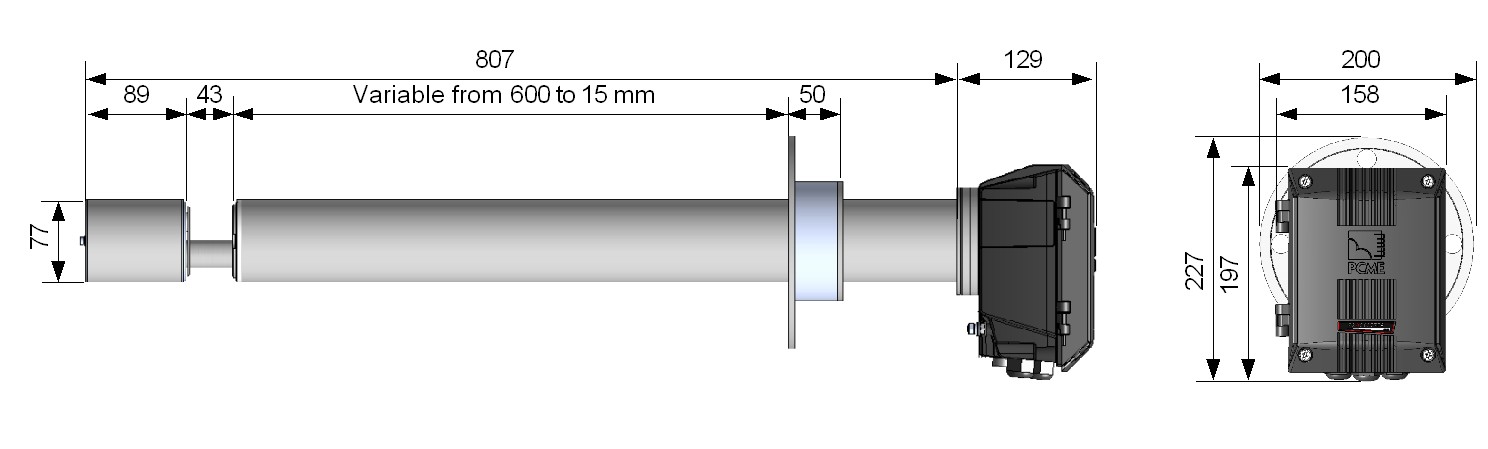

Размеры

Стандартный зонд 0-250°C
